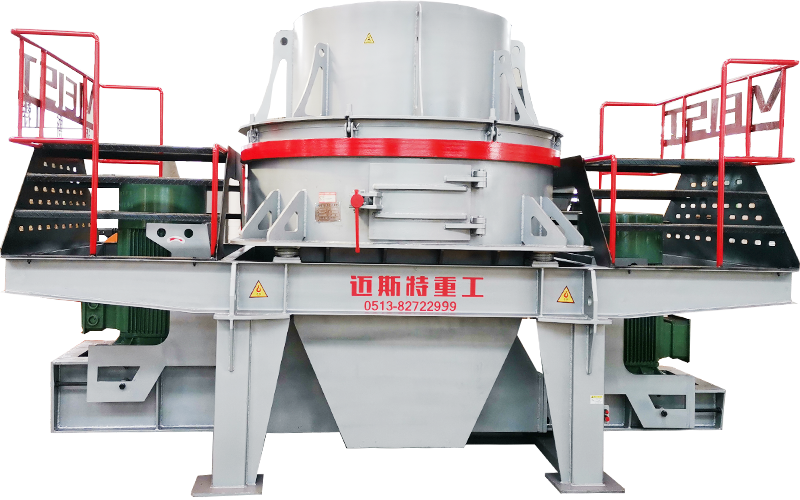

產品介紹

       PCL沖擊式制砂機又稱直通沖擊式制砂機、沖擊式打砂機是使用于軟、中硬和極硬物料的破碎、整形的新型制砂設備。廣泛應用于各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料及各種冶金礦渣等多種行業。尤其是對碳化硅、金剛砂、燒結鋁礬土、鎂砂等物料的產量功效更高。

性能特點

1、結構簡單合理，自擊式破碎，具有細碎和粗磨功能，產品呈立方體，可作石料整形機。

2、獨特的軸承安裝和先進的主軸設計，使設備高速旋轉，高效節能，破碎效率高。

3、嚴密的安全保障裝置，保證設備和人身安全。渦流腔內部氣流自循環，粉塵少，噪聲小。

4、采用優質耐磨材料制成，破碎腔內物料自襯可減少機體磨損，經久耐用。

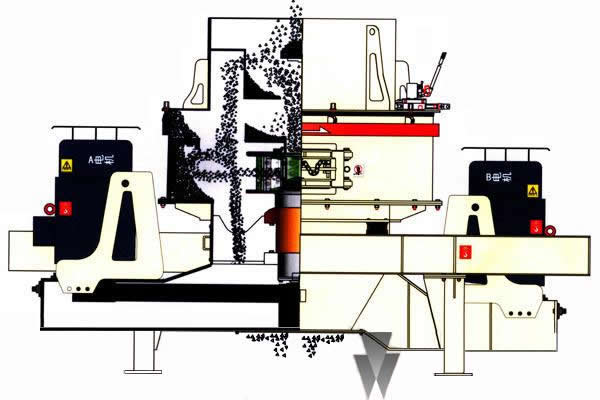

工作原理

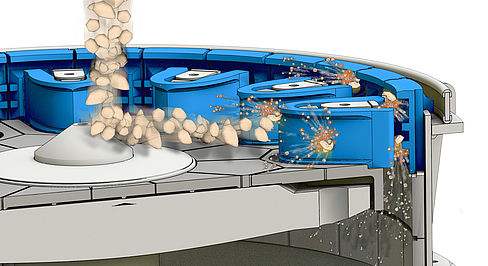

      物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次幾率撞擊、磨擦和研磨破碎作用，被破碎的物料由下部排料口排出。

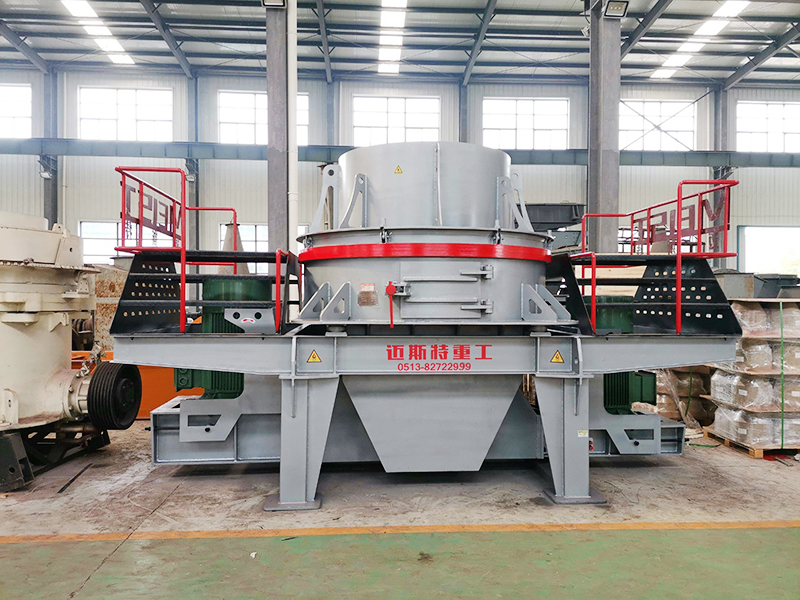

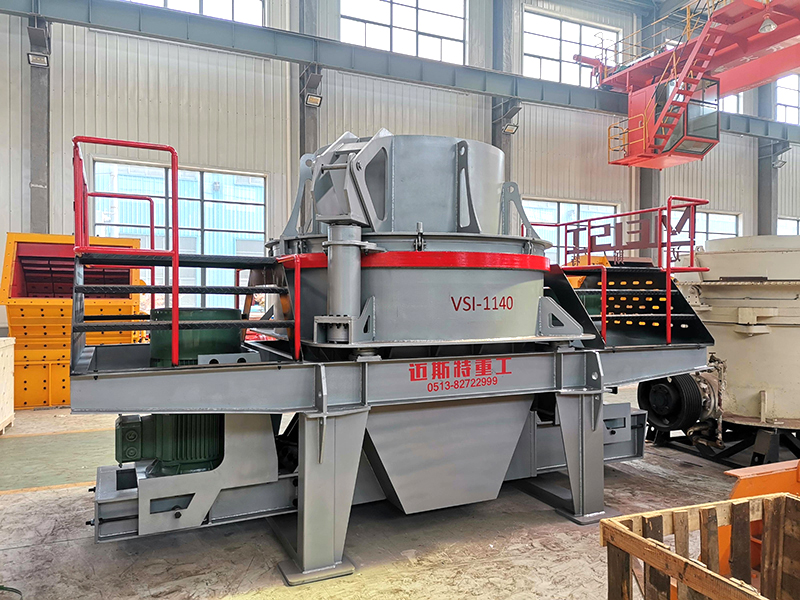

實拍圖片

技術參數

型號	葉輪轉速 (r/min)	最大進料尺寸 (mm)	處理能力 (t/h)	功率 (kw)	重量 (t)	外型尺寸 (mm)
PCL-600	2000-3000	30	12-30	2×30	5.6	2800×￠1500×2030
PCL-750	1500-2500	35	25-55	2×45	7.3	3300×￠1800×2440
PCL-900	1200-2000	40	55-100	2×(55-90)	12.1	3750×￠2120×2660
PCL-1050	1000-1700	45	100-160	2×(90-110)	16.9	4480×￠2450×2906
PCL-1250	850-1450	45	160-300	2×(132-185)	22	4563×￠2650×3716
PCL-1350	800-1193	50	200-360	2×(185-220)	26	5340×￠2940×3650
